摘要：美博泰生物（Magarose.com）作为国内领先琼脂糖产业贡献者，整理本技术指南旨在为重组蛋白质纯化工艺的开发与优化提供系统化的决策框架。固定化金属亲和层析（IMAC）是纯化 His 标签蛋白最常用的技术，但配基类型（IDA、NTA、TALON/CMA、TED）的选择直接影响纯度、收率及介质寿命。本文综合分析了四种核心 IMAC 配基的化学配位特性，并结合三大主流表达宿主（大肠杆菌、毕赤酵母、哺乳动物/昆虫细胞）的粗提物的理化特征，制定了包含选择决策矩阵及实战 SOP 故障排查的技术规范。

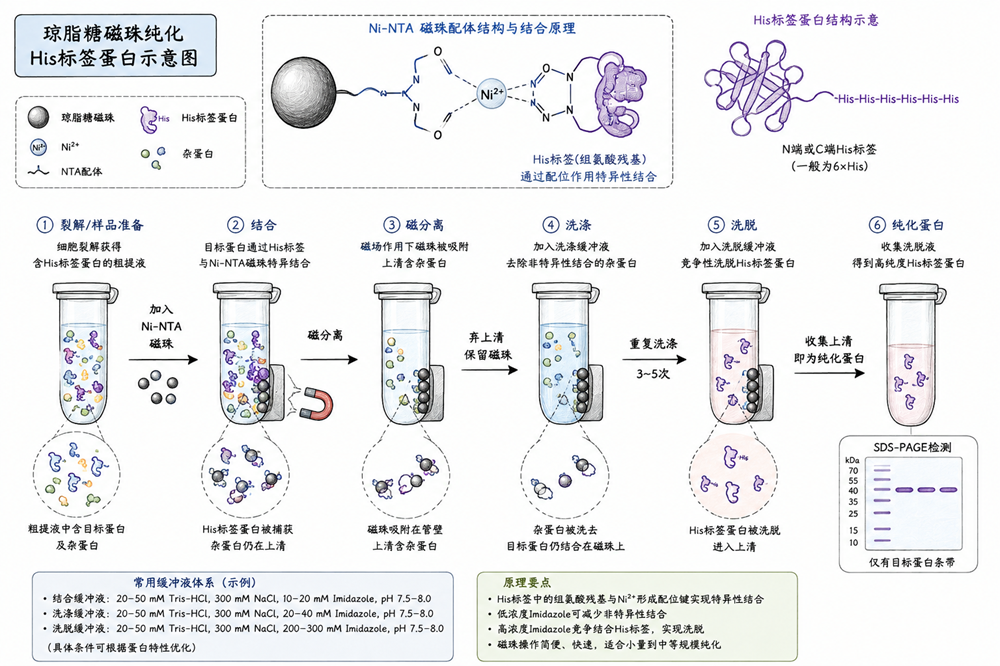

 图1. His-Tag蛋白纯化流程示意图

一、 IMAC 螯合配基化学特性对比

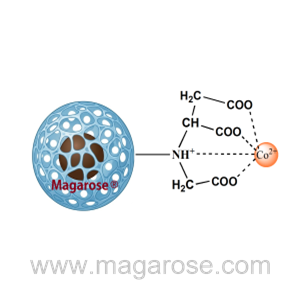

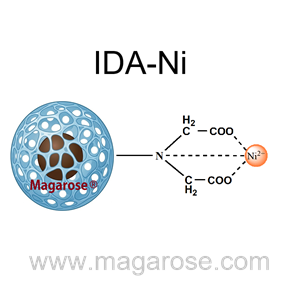

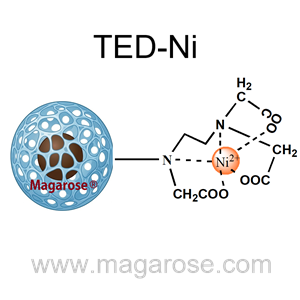

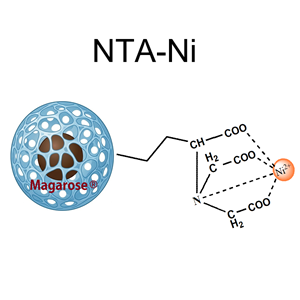

IMAC 配基的螯合齿数（Denticity）决定了其对过渡金属离子（如Ni2+，Co2+）的锚定力，并直接影响留给目标蛋白 His 标签的配位结合位点数量。

备注：表中结合载量为市场主流产品载量，Magarose的相应磁珠载量约为表中载量的1.5倍。

二、 表达宿主粗提物特性与纯化瓶颈

不同表达宿主其表达定位（胞内或分泌）及培养基成分有巨大差异，这是选择 IMAC 配基的关键因素。

大肠杆菌表达系统 (E. coli)：

Ø  样品特征： 胞内表达，破菌裂解液成分极其复杂，目标蛋白表达量通常较高。

Ø  主要瓶颈： 宿主细胞富含天然带聚组氨酸或多 Cys/His 簇的蛋白质（如 SlyD、ArcB、FKBP 型异构酶），易产生严重的非特异性结合。

Ø  大肠杆菌 (胞内)──► 核心瓶颈：富含内源 His 杂蛋白 (SlyD/ArcB) ──► 需高特异性配基或咪唑竞争压制

毕赤酵母表达系统 (Pichia pastoris)：

Ø  样品特征： 外源分泌表达，表达量极高（克级/升），且宿主内源蛋白（HCP）分泌量极少。

Ø  主要瓶颈： 发酵上清呈酸性（pH 5.0~6.0），导致 His 质子化而无法挂柱；深色培养基色素吸附；存在超糖基化掩盖 His 标签的风险。

Ø  毕赤酵母 (分泌)──► 核心瓶颈：发酵上清偏酸 (pH 5-6)、高载量要求 ──► 必须先调 pH，首选高载量配基

哺乳动物/昆虫细胞表达系统 (HEK293 / CHO / Sf9)：

Ø  样品特征： 分泌表达，处理体积大，目标蛋白起始浓度相对较低。

Ø  主要瓶颈： 商业化无血清培养基中常含有 EDTA（1~5 mM）、游离氨基酸及还原性成分，极易将传统介质上的金属离子剥脱（掉镍/掉钴）。

Ø  哺乳动物/昆虫 (分泌) ──► 核心瓶颈：培养基含 EDTA/还原剂、表达量偏低 ──► 需高抗剥脱/免透析配基

三、 全宿主与配基选择决策矩阵

在实际工艺开发中，请根据下表矩阵选定匹配的 IMAC 介质组合：

四、 各宿主纯化实战 SOP 与故障排查

1. 大肠杆菌系统：去除 SlyD 等内源杂蛋白

Standard SOP： 裂解缓冲液（50 mM NaH2PO4,300 mM NaCl,20 mM Imidazole,pH 8.0

洗涤策略： 使用40∼50 mM 咪唑进行梯度洗涤。

终极方案： 若 NTA-Ni 仍然无法去除 SlyD 杂带，直接切换为 TALON (CMA-Co²⁺) 树脂/磁珠，利用Co2+ 对单 His 簇蛋白的天然低亲和力进行屏蔽。

2. 毕赤酵母系统：上清前处理与糖基化应对

pH 关键矫正： 诱导后的酵母发酵上清 pH 通常为5.0∼6.0。组氨酸的pKa≈6.0，在此酸度下带正电荷，完全无法结合金属离子。

操作： 离心澄清上清后，必须使用1 M NaOH 或10× PBS 将 pH 调至7.5∼8.0。

糖基化立体掩盖： 若调完 pH 后仍不结合，可能是甘露糖超糖基化结构遮蔽了末端 His 标签。

操作： 可尝试上样缓冲液中加0.1%∼0.5% Triton X-100，或采8 M 尿素变性条件挂柱纯化。

 3. 哺乳动物细胞系统：免透析直接捕获

培养基干扰排除： 无血清培养基中的 EDTA 会导致常规 NTA/IDA 变白（掉镍）。

操作： 选用 TED 配基 或 Ni-NTA excel 等抗剥脱介质。离心收集培养上清后，直接按1 mL settled resin / 100–500 mL supernatant 比例加入介质，室温/4°C 孵育1∼2 小时，离心或磁吸收集后洗脱，省去数小时的透析/超滤步骤。

五、 附录：IMAC 琼脂糖微球保存与维护规范

为保证 IMAC 介质的长效稳定性（保质期 12–24 个月），须严格遵循以下保存条件：

保存介质配方：商业化出厂/长期保存：20% v/v 乙醇水溶液（抑菌作用）。替代方案：1× PBS (pH 7.4) + 0.02% w/v 叠氮化钠 (NaN3)。

 环境控制：2–8 °C 冷藏。绝对禁止冻存（≤0 ∘C）！冻结形成的冰晶会破坏琼脂糖的网状多孔结构；禁止干涸（会造成网孔塌陷）；禁止使用磁力搅拌子（机械剪切会碾碎琼脂糖颗粒）。

介质再生与挂镍 (Regeneration Protocol)：随着使用次数增加，微球若变灰/变棕，须进行剥脱再生。

100 mM EDTA 剥脱残余金属离子→ 超纯水洗涤→ 100 mM NiSO4 重新挂镍→ 超纯水洗去游离镍→ 置换为20% 乙醇 置于 2–8 °C 保存。

六、 美博泰Magarose IMAC磁珠产品
